一、概述

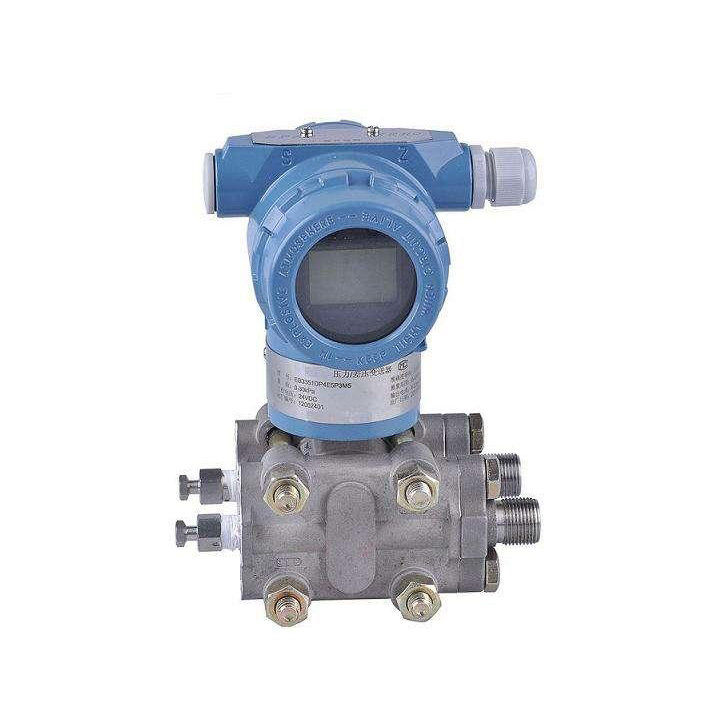

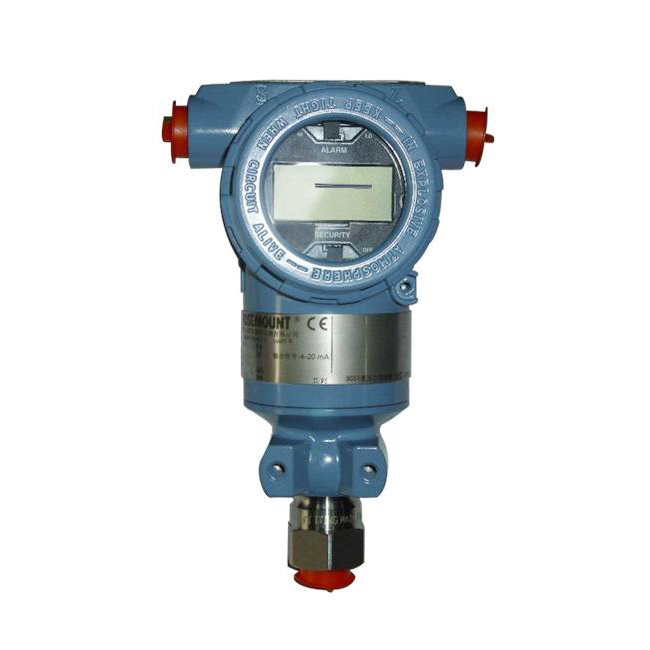

? ? ?3051GP智能壓力/差壓變送器是采用國外技術生產的高精度、小型化智能儀表，采用技術成熟的電容傳感器，具有長期穩定性好，可靠性高的特點。通過數字技術，對傳感器的溫度和非線性進行補償，大大的提高了傳感器的精度和量程比范圍。儀表具有HART通訊接口，可通專門為之配備的組態 調試系統在計算上進行測試、組態、標定，也可用專門為之配備的手操器（與ROSEMONT275兼容）在現場進行組態和校正。
? ? ?適用于各類液體、氣體和蒸汽的壓力、差壓、絕壓的測量。

二、智能壓力變送器主要技術參數

? ? ?①技術性能
? ? ? ◆使用對象：液體、氣體或蒸汽
? ? ? ◆測量范圍：見選型規格表
? ? ? ◆輸出信號：4～20mAVDC.疊加HART協議數字信號
? ? ? ◆電 源：外部供電24VDC.（電源范圍12V～45V）
? ? ?②性能指標
? ? ?（在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。）
? ? ? ◆量程比：40：1
? ? ? ◆精 度：量程為3、4、5
? ? ? ◆在量程比為1：1到10：1時，為調校量程的±0.1%
? ? ? ◆在量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程
? ? ? ◆量程為6、7、8、9、0
? ? ? ◆在量程比為1：1到10：1時，為調校量程的±0.15%
? ? ? ◆在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程
? ? ? ◆穩定性：大量程范圍的±0.15%/6個月 。
? ? ? ◆溫度影響：零點溫度誤差為大量程的±0.25/55℃；包括零點和量程的總溫度誤差為大量程的±0.5/55℃
? ? ? ◆注意：對于量程3、9、0溫度影響誤差加倍
? ? ? ◆靜壓影響：（DP型在線性輸出時）零點誤差：加靜壓10MPa，量程4、5的零點誤差為大量程范圍的±0.25%，量程3、6、7、8的 零點誤差為大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。（HP型在線性輸出時）零點誤差:加靜壓 31.2MPa，零點誤差小于大量程范圍的±2.0%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。
? ? ? ◆電源影響：小于輸出量程的0.005%/V。
? ? ? ◆振動影響：在任意軸向上，頻率為200Hz，引起的誤差為大量程范圍的±0.05%/g。
? ? ? ◆負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
? ? ? ◆安裝位置影響：大可產生不大于0.25kPa的零點誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影
? ? ?③結構指標
? ? ? 1、接液件材料
? ? ? ◆隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾和鉭；
? ? ? ◆排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾；
? ? ? ◆法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；
? ? ? ◆O形圈：氟橡膠、橡膠、乙烯-丙烯；
? ? ? 2、非接液件材料
? ? ? ◆灌充液體：硅油或氟油；
? ? ? ◆螺栓：碳鋼鍍鋅；
? ? ? ◆電氣殼體：低銅鋁合金
? ? ? ◆O形圈：橡膠；
? ? ? ◆涂層：聚脂環氧樹脂；
? ? ? 3、引壓連接件
? ? ? ◆法蘭引壓口1/4-18NPT（錐管螺紋）；
? ? ? ◆接頭引壓口1/2-14NPT（錐管螺紋）；
? ? ? ◆電氣連接： 用1/2-14NPT帶螺紋端導線管。
? ? ? ◆重 量： 用3.5g（不包括選件）
